RGB模块调节LED颜色
项目介绍
在这个套件中，有一个Keyes 共阴RGB模块，它采用F10-全彩RGB雾状共阴LED元件。控制时，我们需要将模块的R、G、B脚连接至单片机的PWM口。由于我们这个RGB模块是共阴的，公共管脚就接GND（共阳RGB公共管脚接VCC)。
RGB三色也就是三基色，红色、绿色、蓝色。人眼对RGB三色最为敏感，大多数的颜色可以通过RGB三色按照不同的比例合成产生。同样绝大多数单色光也可以分解成RGB三种色光。这是色度学的最基本原理，即三基色原理。RGB三基色按照不同的比例相加合成混色称为相加混色，除了相加混色法之外还有相减混色法。可根据需要相加相减调配颜色。
接下来，我们基于刚刚学习的三基色原理，通过PWM端口控制R、G、B各色的占空比，使R、G、B三色按照不同的比例合成产生多重颜色显示在LED上。
PWM原理简介
PWM（Pulse Width Modulation，脉宽调制）是一种通过控制数字信号高低电平的占空比来模拟模拟信号的方法。它广泛应用于LED亮度调节、电机调速、声音合成等场景。
PWM信号的频率指的是每秒钟高低电平循环的次数，单位为Hz。占空比则表示在一个周期内，高电平所占的比例（0%~100%）。占空比越高，LED越亮；占空比越低，LED越暗。
在RGB模块中，分别对R、G、B三色通道使用PWM调节其亮度，通过不同的占空比组合，实现丰富的混色效果。
模块参数

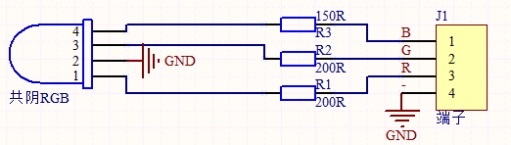

模块原理图
通过调节R、G、B、三个灯的PWM值，控制LED元件显示红光、绿光和蓝光的比例，从而控制RGB模块上LED显示不同颜色灯光。当设置的PWM值越大，对应显示的颜色比例越重。理论上来说，通过调节这3中颜色光的混合比例，可以模拟出所有颜色的灯光。
实验组件

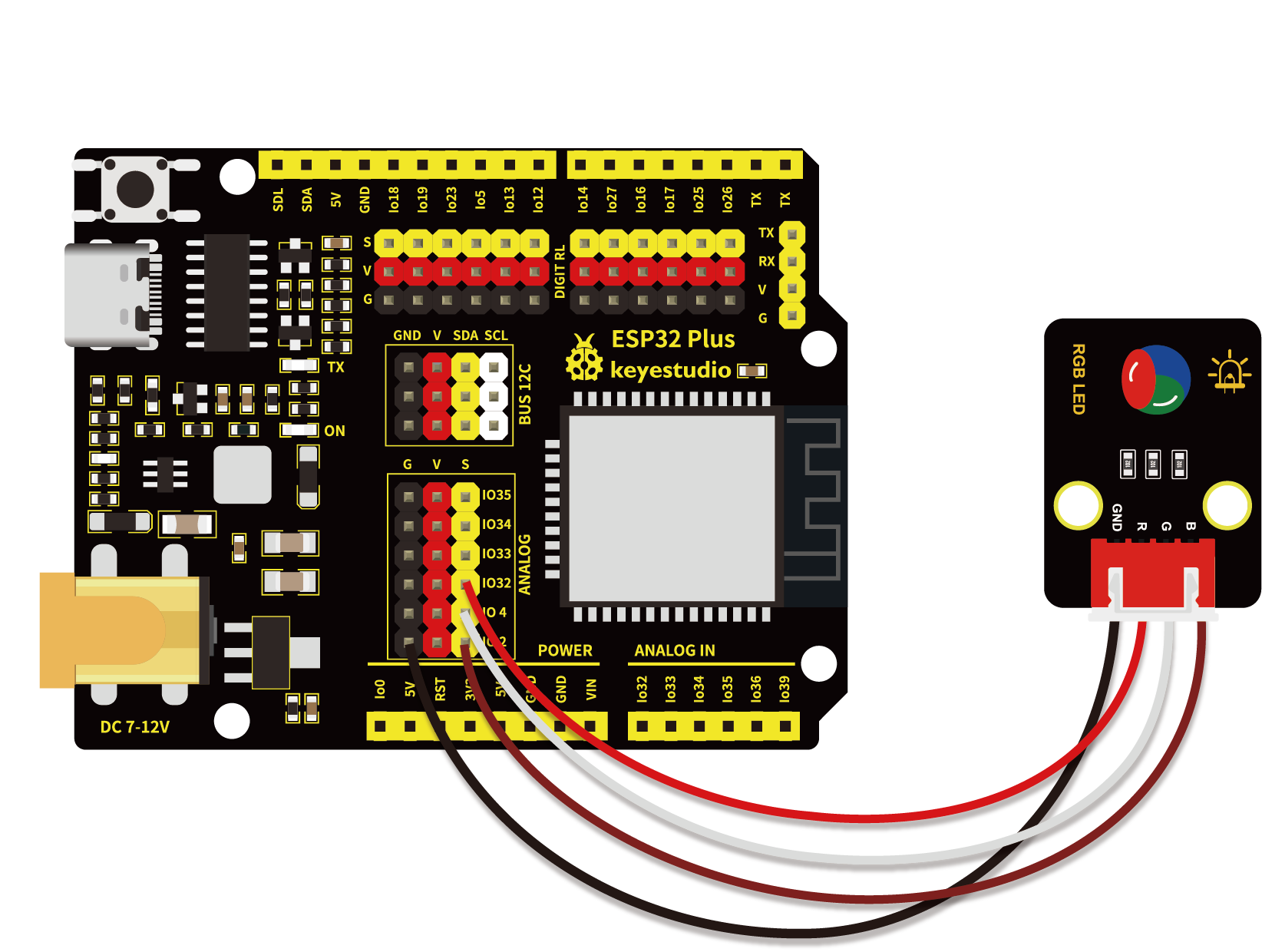

模块接线图
代码
from machine import Pin, PWM
from random import randint
import time
# 配置GPIO32、GPIO4和GPIO2的输出模式为PWM输出，PWM频率为10000Hz
pins = [32, 4, 2]
pwm0 = PWM(Pin(pins[0]),10000)
pwm1 = PWM(Pin(pins[1]),10000)
pwm2 = PWM(Pin(pins[2]),10000)
# 定义一个函数来设置RGBLED的颜色
def setColor(r, g, b):
pwm0.duty(1023-r)
pwm1.duty(1023-g)
pwm2.duty(1023-b)
try:
while True:
red = randint(0, 1023)
green = randint(0, 1023)
blue = randint(0, 1023)
setColor(red, green, blue)
time.sleep_ms(200)
except:
pwm0.deinit()
pwm1.deinit()
pwm2.deinit()
PWM参数说明
实验结果
按照接线图正确接好模块，用USB线连接到计算机上电，单击
来执行程序代码。代码开始执行，能看到模块上RGB LED开始随机显示颜色。
单击
或Ctrl+C退出程序
