避障传感器检测障碍物


项目介绍

在这个套件中,有一个Keyes 避障传感器,它主要由一对红外线发射与接收管元件组成。实验中,我们通过读取传感器上S端高低电平,判断是否存在障碍物;并且,在串口监视器上显示测试结果。

模块参数

工作电压DC 5V
电流50 mA
最大功率0.3 W
工作温度-10°C ~ +50°C
输出信号数字信号
感应距离2 ~ 40 cm
尺寸32 x 23.8 x 11 mm
定位孔大小直径为 4.8 mm
接口间距为2.54 mm 3pin防反接口

模块原理图

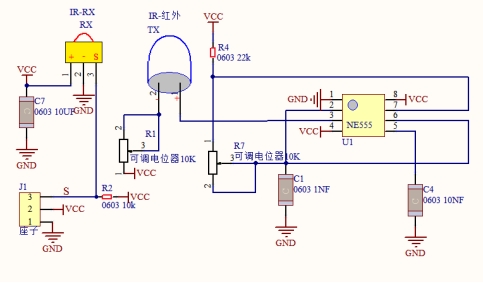

避障传感器原理图

NE555时基电路提供给发射管TX发射出一定频率的红外信号,红外信号会随着传送距离的加大逐渐衰减,如果遇到障碍物,就会形成红外反射。当检测方向RX遇到反射回来的信号比较弱时,接收检测引脚输出高电平,说明障碍物比较远;当反射回来的信号比较强,接收检测引脚输出低电平,说明障碍物比较近,此时指示灯亮起。传感器上有两个电位器,一个用于调节发送功率,一个用于调节接收频率,通过调节两个电位器,我们可以调节它的有效距离。

实验组件

ESP32 Plus主板
ESP32 Plus主板 x1
Keyes 避障传感器
Keyes 避障传感器 x1
XH2.54-3P 转杜邦线母单线
XH2.54-3P 转杜邦线母单线 x1
USB线
USB线 x1

模块接线图

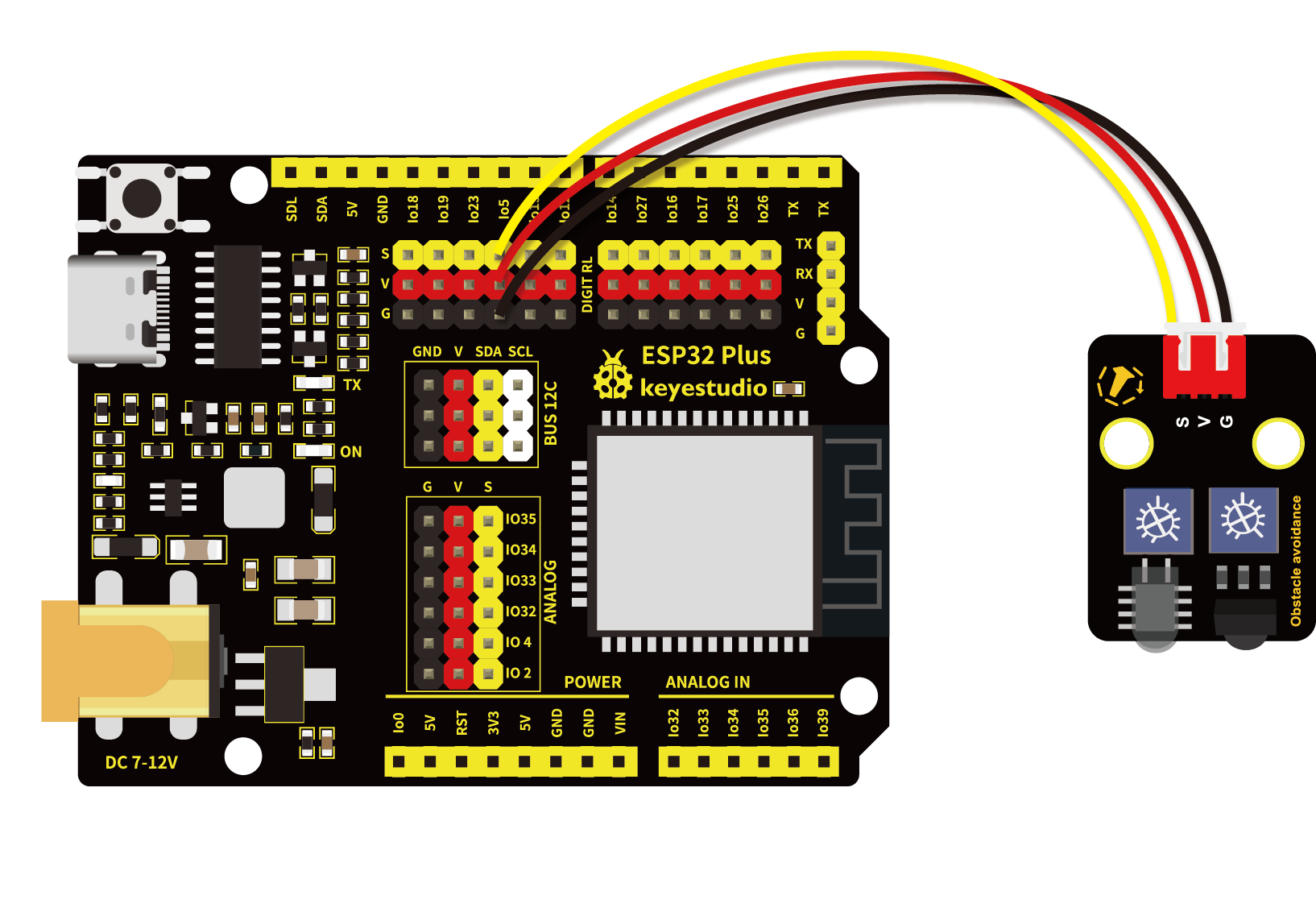

避障传感器接线图

代码

from machine import Pin
import time

sensor = Pin(5, Pin.IN)

while True:
    if sensor.value() == 0:
        print("There are obstacles")
    else:
        print("All going well")
    time.sleep(0.1)

实验结果

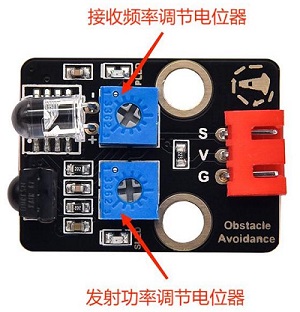

按照接线图正确接好模块,用USB线连接到计算机上电,单击 运行按钮 来执行程序代码。代码开始执行,接着开始调节传感器模块上的两个电位器感应距离。避障传感器上有两个电位器,分别是接收频率调节电位器和发射功率调节电位器,如下图所示。

注意:调节时保持传感器前方没有障碍物阻挡,否则调节后的检测距离较短。

发射功率调节电位器

先调节发射功率调节电位器,先将电位器顺时针到尽头,然后逆时针慢慢往回调,当调节到SLED灯亮起时,微调使传感器上SLED灯介于亮与不亮之间的不亮状态。

接着设置接收频率调节电位器,同样将电位器顺时针到尽头,然后逆时针慢慢往回调,当SLED灯亮起时,微调使传感器上SLED灯介于亮与不亮之间的不亮状态,此时能检测障碍物的距离最长。

调节完成后查看“Shell”窗口。当传感器检测到障碍物时,value值为0,SLED灯亮,“Shell”窗口打印出 “There are obstacles”;没有检测到障碍物时,value值为1,SLED灯灭,“Shell”窗口打印出 “All going well”。

单击 停止按钮 或Ctrl+C退出程序

代码说明

代码说明
sensor = Pin(5, Pin.IN)定义避障传感器信号管脚为GPIO5,设置为输入模式。
sensor.value()读取传感器的数字电平,返回0表示检测到障碍物,1表示未检测到障碍物。
if… else:…当if后面的逻辑判断为True时,执行if下缩进的代码;否则执行else下缩进的代码。python代码是严格使用缩进的。
