摇杆模块

项目介绍

你看过游戏手柄吗？游戏手柄上有按键，还有摇杆。摇杆是什么工作原理呢？在我们这个套件中，就有一个Keyes 摇杆模块，它的主要元件是PS2手柄摇杆。控制时，我们需要将模块的X端口和Y端口连接至单片机的模拟口。B端口连接至单片机数字口，V端口接至单片机电源输出端（3.3-5V），GND接单片机GND。通过读取两个模拟值和一个数字口的高低电平情况，可以判断模块上摇杆的工作状态。

模块参数

工作电压	DC 3.3 ~ 5V
电流	50 mA
最大功率	0.25 W
输出信号	信号端X、Y 模拟电压输出
信号端B	数字电平输出
工作温度	-10°C ~ +50°C
控制信号	数字信号
尺寸	47.6 x 23.8 x 34.5 mm
定位孔大小	直径为 4.8 mm
接口	间距为2.54 mm 5pin防反接口

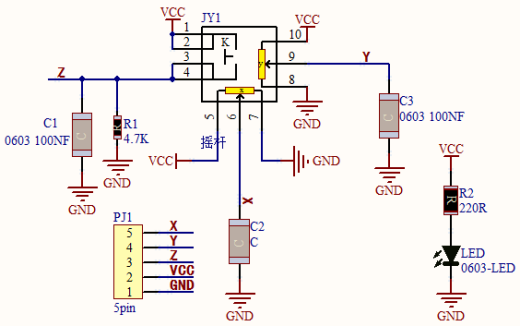

模块原理图

其实它的原理非常简单，内部相当于两个可调电位器（左右和上下）和一个按键。按键没有按下时被R1下拉为低电平，按下时接通VCC即为高电平，与我们前面学习过的按键模块的电平值是相反的。摇动摇杆时内部的电位器就会根据摇杆的摇动调节，从而输出不同的电压，可以读取到模拟值。

实验组件

ESP32 Plus主板 x1

Keyes 摇杆模块 x1

XH2.54-5P 转杜邦线母单线 x1

USB线 x1

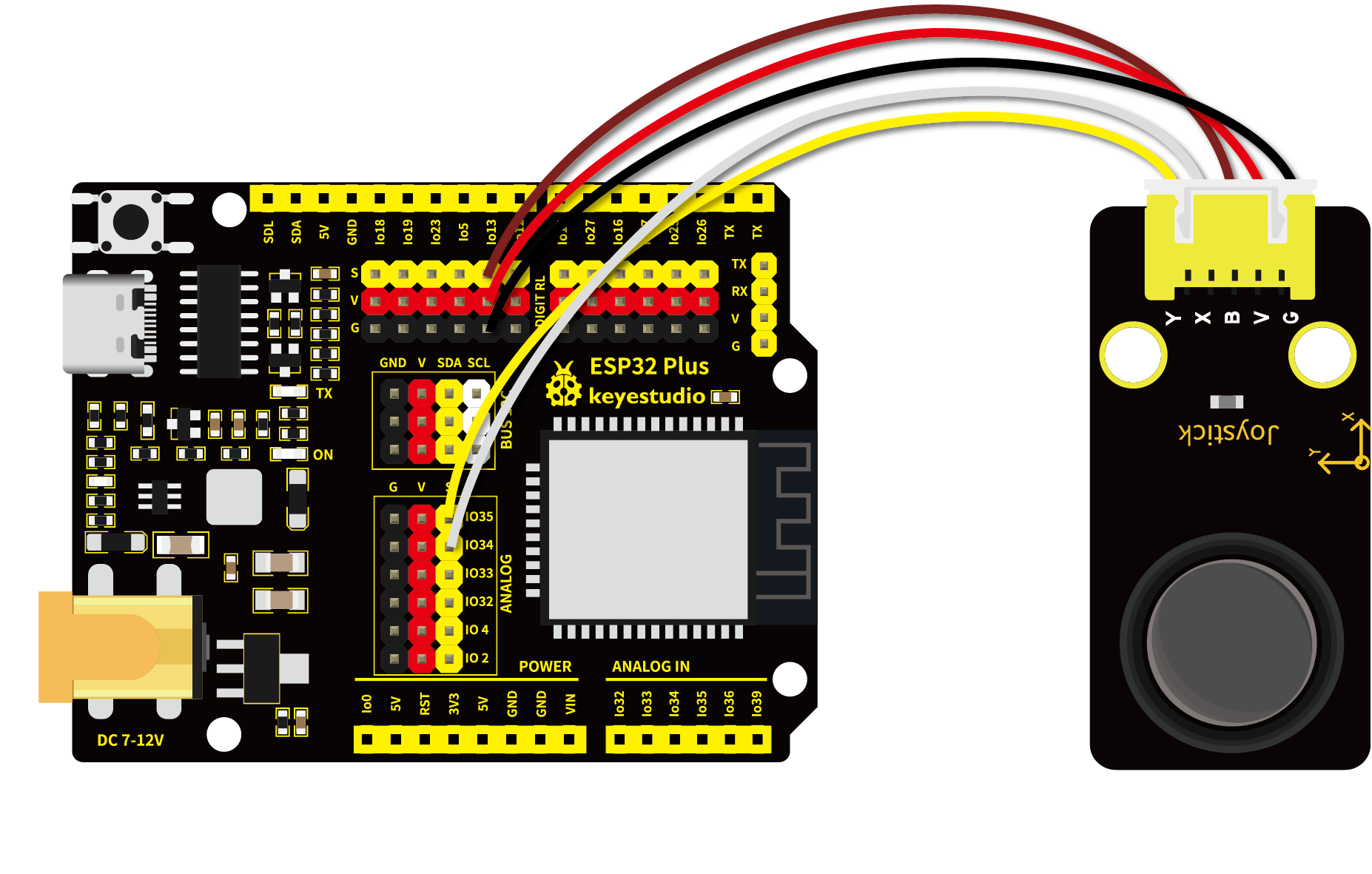

模块接线图

代码

from machine import Pin, ADC

import time

# 初始化摇杆模块(ADC功能)

rocker_x=ADC(Pin(34))

rocker_y=ADC(Pin(35))

button_z=Pin(13,Pin.IN,Pin.PULL_UP)

# 设置两个ADC通道的电压采集范围为0-3.3V，并且采集的数据宽度为0-4095

rocker_x.atten(ADC.ATTN_11DB)

rocker_y.atten(ADC.ATTN_11DB)

rocker_x.width(ADC.WIDTH_12BIT)

rocker_y.width(ADC.WIDTH_12BIT)

# 在代码中，将Z_Pin配置为上拉输入模式

# 在loop()中，使用Read()读取X轴和Y轴的值

# 并使用value()读取Z轴的值，然后显示它们

while True:

    print("X,Y,Z:",rocker_x.read(),",",rocker_y.read(),",",button_z.value())

    time.sleep(0.5)

实验结果

按照接线图正确接好模块，用USB线连接到计算机上电，单击运行按钮来执行程序代码。代码开始执行，“Shell”窗口将打印出当前摇杆X轴和Y轴对应的模拟值以及Z轴对应的数字值，移动摇杆或按下它将改变“Shell”窗口中的模拟值和数字值。当按下摇杆时，Z值为1；未按下摇杆时，Z值为0。X值从左到右由0增长到4095。Y值从下到上由0增长到4095。

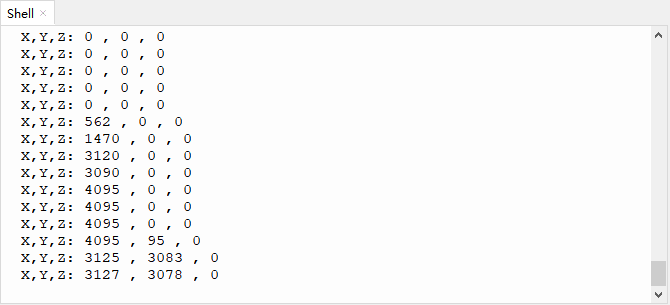

在X轴上移动摇杆，使数据从小到大

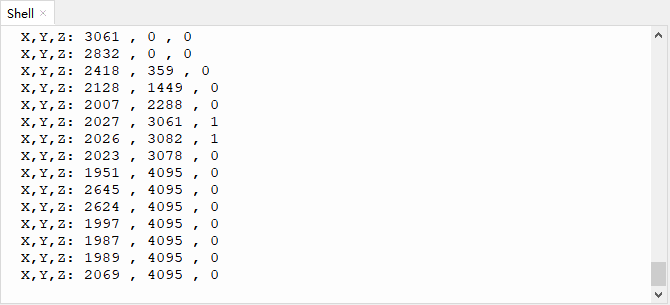

在Y轴上移动摇杆，使数据从小到大

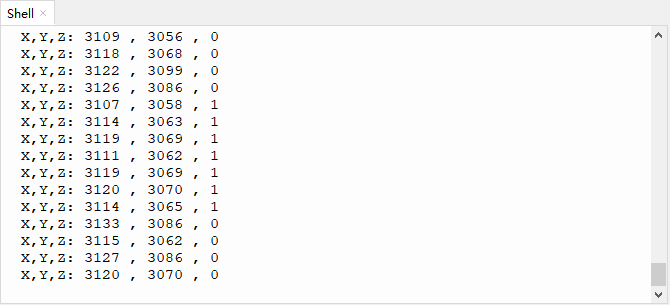

按下摇杆

单击停止按钮或 Ctrl+C 退出程序

代码说明

代码	说明
rocker_x=ADC(Pin(34))	定义X轴ADC对象，采集34号引脚的模拟信号
rocker_y=ADC(Pin(35))	定义Y轴ADC对象，采集35号引脚的模拟信号
button_z=Pin(13,Pin.IN,Pin.PULL_UP)	将引脚设置为输入上拉模式
rocker_x.atten(ADC.ATTN_11DB)	设置X轴ADC采集范围为0-3.3V
rocker_y.atten(ADC.ATTN_11DB)	设置Y轴ADC采集范围为0-3.3V
rocker_x.width(ADC.WIDTH_12BIT)	设置X轴ADC分辨率为12位
rocker_y.width(ADC.WIDTH_12BIT)	设置Y轴ADC分辨率为12位
rocker_x.read()	读取X轴当前模拟值（0~4095）
rocker_y.read()	读取Y轴当前模拟值（0~4095）
button_z.value()	读取Z轴按键状态（0/1）

注意事项：
1. 摇杆模块请勿用力拉拽，避免损坏。
2. 如Shell窗口无输出，请检查接线和端口设置。
3. 按键Z为上拉输入，按下为1，未按下为0，与普通按键模块相反。
