SK6812 RGB模块


项目介绍

前面学习了插件RGB模块,利用PWM信号对模块的三个引脚进行调色。我们这个套件中,还有一个Keyes 6812 RGB模块。SK6812 RGB 模块驱动原理与插件RGB模块的驱动原理不相同,只需要一个引脚控制。这是一个集控制电路与发光电路于一体的智能外控LED光源。每个LED原件其外型与一个5050LED灯珠相同,每个元件即为一个像素点,我们这个模块上有四个灯珠即四个像素点。

模块参数

工作电压DC 3.3 ~ 5V
最大功率1W
光源SMD 5050 RGB
IC型号4颗/WS2811
灰度等级256级
发光角度180°
发光颜色可调白、红、黄、蓝、绿等
工作温度-10°C ~ +50°C
尺寸32 x 23.8 x 7.4 mm
定位孔大小直径为 4.8 mm
接口间距为2.54 mm 3pin防反接口

模块原理图

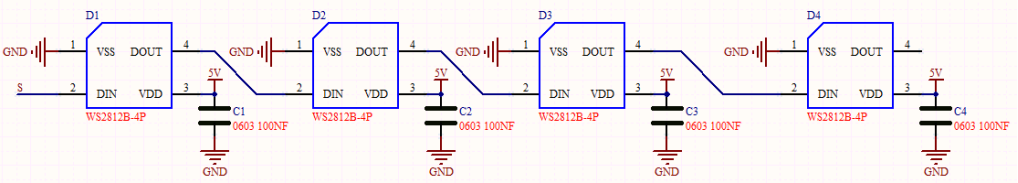

SK6812 RGB模块原理图

从原理图中我们可以看出,这四个像素点灯珠串联。其实不论多少个灯珠串联,我们都可以用一个引脚控制其中任意一个灯让它显示任意一种颜色。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路,还包含有高精度的内部振荡器和12V高压可编程定电流控制部分,有效保证了像素点光的颜色高度一致。
数据协议采用单线归零码的通讯方式,像素点在上电复位以后,S端接受从控制器传输过来的数据,首先送过来的24bit数据被第一个像素点提取后,送到像素点内部的数据锁存器。这个6812RGB通讯协议与驱动已经在底层封装好了,我们直接调用函数的接口就可以使用。

实验组件

ESP32 Plus主板
ESP32 Plus主板 x1
Keyes 6812 RGB模块
Keyes 6812 RGB模块 x1
XH2.54-3P 转杜邦线母单线
XH2.54-3P 转杜邦线母单线 x1
USB线
USB线 x1

模块接线图

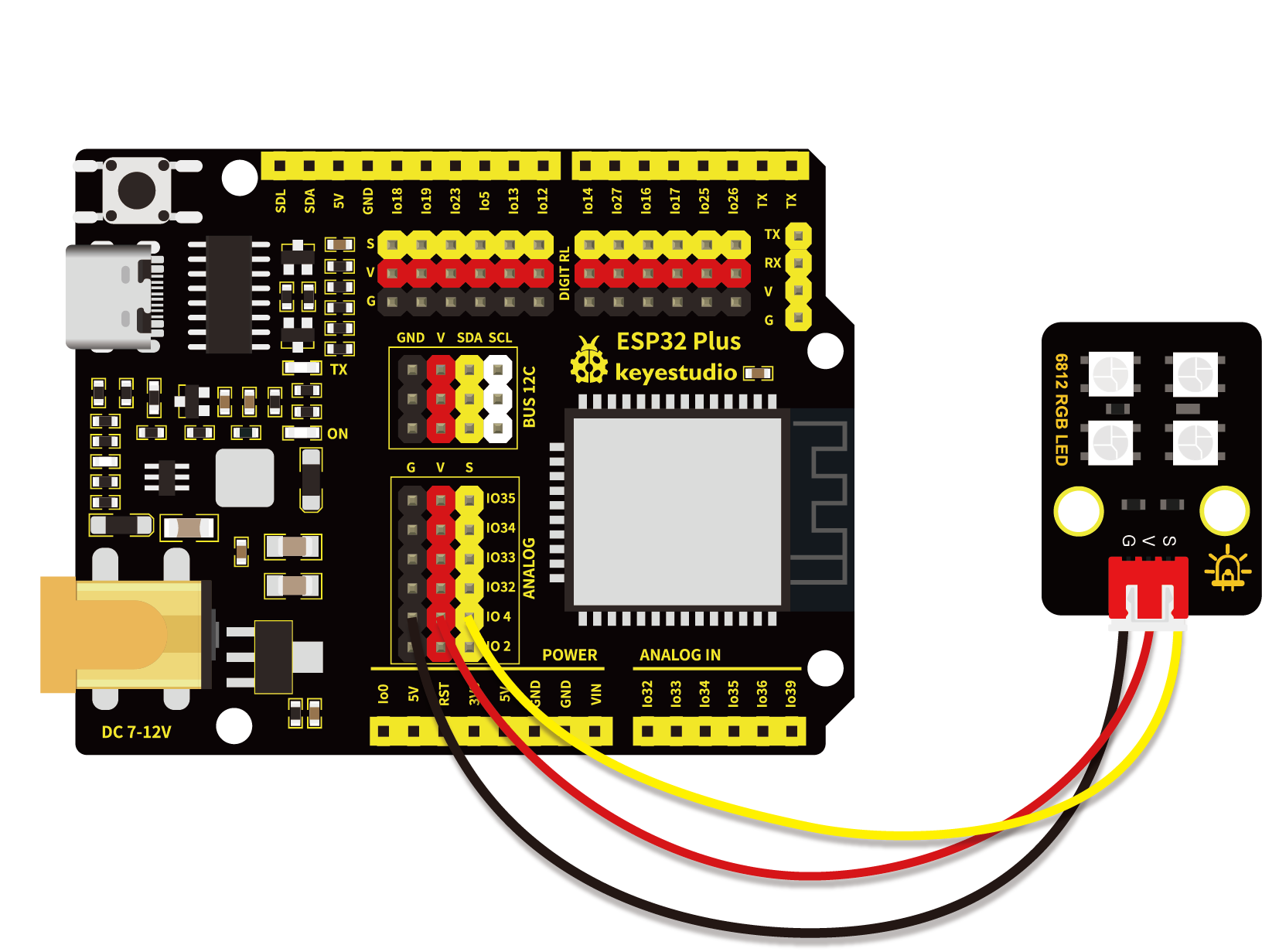

SK6812 RGB模块接线图

代码

from machine import Pin
import neopixel
import time

# 定义连接到新像素的引脚和led的数量
pin = Pin(4, Pin.OUT)
np = neopixel.NeoPixel(pin, 4)

# 亮度:0 - 255
brightness=100
colors=[[brightness,0,0], # 红
[0,brightness,0], # 绿
[0,0,brightness], # 蓝
[brightness,brightness,brightness], # 白
[0,0,0]] # 关闭

# 嵌套两个for循环,使模块反复显示红、绿、蓝、白、OFF五种状态
while True:
for i in range(0,5):
for j in range(0,4):
np[j]=colors[i]
np.write()
time.sleep_ms(50)
time.sleep_ms(500)
time.sleep_ms(500)

实验结果

按照接线图正确接好模块,用USB线连接到计算机上电,单击 运行按钮 来执行程序代码。代码开始执行,可以看到模块上的4个RGB LED一个接一个地填充红色、绿色、蓝色、白色。

SK6812 RGB模块实验现象1
红色、绿色、蓝色、白色依次点亮
SK6812 RGB模块实验现象2
全部熄灭

单击 停止按钮 或 Ctrl+C 退出程序

代码说明

代码说明
pin = Pin(4, Pin.OUT)定义引脚号
np = neopixel.NeoPixel(pin, 4)灯珠的数量,板子上灯珠为4颗,所以这里设置为4
brightness=100亮度设置,255最亮
colors=[[brightness,0,0],...,[0,0,0]]定义红、绿、蓝、白、关闭五种颜色
while True: ...循环显示五种状态
