有源蜂鸣器模块播放声音

项目介绍

在这个套件中，有一个有源蜂鸣器模块，还有一个功放模块（原理相当于无源蜂鸣器）。在这个实验中，我们来学习尝试控制有源蜂鸣器发出声音。有源蜂鸣器元件内部自带震荡电路，使用时，我们只需要给蜂鸣器元件足够的电压，蜂鸣器就会自动响起。

模块参数

工作电压	DC 3.3 ~ 5V
工作温度	-10°C ~ +50°C
输入信号	数字信号
尺寸	32 x 23.8 x 12.3 mm
定位孔大小	直径为 4.8 mm
接口	间距为2.54 mm 3pin防反接口

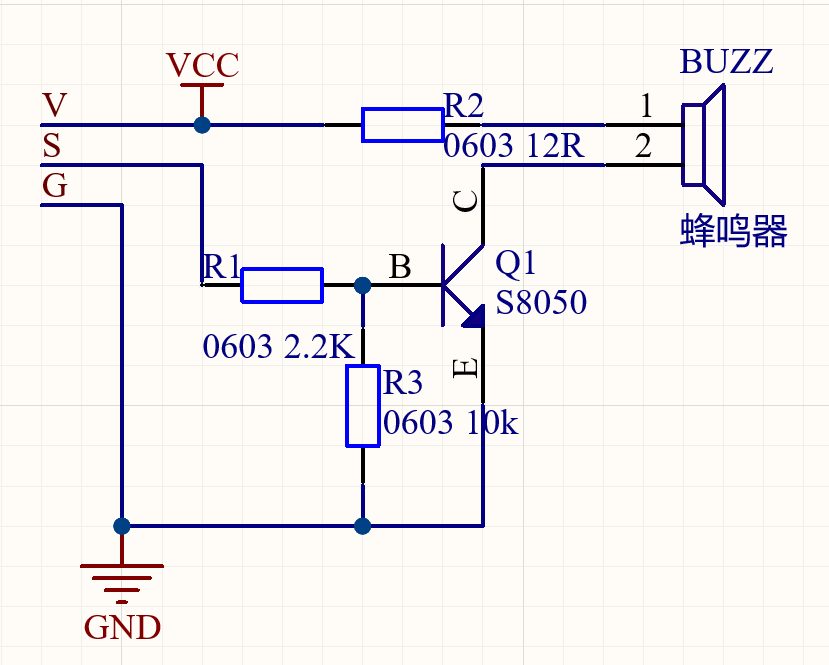

模块原理图

从原理图我们可以得知，蜂鸣器的1脚通过串联一个电阻R2连接到电压正极；蜂鸣器的2脚连接到NPN三极管Q1的C极，集电极；Q1的B极，也就是基极通过串联一个电阻R1连接到S信号端；发射集接到GND。

当三极管Q1导通时，蜂鸣器的2脚连通GND，有源蜂鸣器便会工作。那么如何让三极管Q1导通呢？NPN三极管的导通条件是基极（B）电压比发射极（E）电压高 0.3V 以上，只需要基极（B）被上拉至高电平即可。虽然三极管Q1的基极（B）有一个下拉电阻R3导致其不导通，但是R3电阻的阻值大，使其为弱下拉电阻。三极管Q1的基极（B）还连接了一个阻值小的强上拉电阻R1，只要我们用单片机IO口给S信号端输入高电平，强上拉电阻R1会将三极管Q1的基极（B）强上拉为高电平，三极管Q1就会导通，有源蜂鸣器就会工作。

实验组件

ESP32 Plus主板 x1

Keyes 有源蜂鸣器模块 x1

XH2.54-3P 转杜邦线母单线 x1

USB线 x1

模块接线图

代码

from machine import Pin

import time

buzzer = Pin(5, Pin.OUT)

while True:

    buzzer.value(1)

    time.sleep(1)

    buzzer.value(0)

    time.sleep(1)

实验结果

按照接线图正确接好模块，用USB线连接到计算机上电，单击运行按钮来执行程序代码。代码开始执行，模块上有源蜂鸣器响起1秒，停1秒，循环交替。

单击停止按钮或Ctrl+C退出程序

代码说明

代码	说明
buzzer = Pin(5, Pin.OUT)	定义蜂鸣器信号管脚为GPIO5，设置为输出模式。
buzzer.value(1)	输出高电平，蜂鸣器响起。
buzzer.value(0)	输出低电平，蜂鸣器停止。
time.sleep(1)	延时1秒，实现蜂鸣器响1秒、停1秒的循环。
