电位器调节灯光亮度

1.1 项目介绍

从前面的课程实验中我们学习了设计呼吸灯和按键控制LED灯。在这一实验课程中我们尝试将呼吸灯和按键控制LED灯这两个实验现象组合起来，用可调电位器代替按键，实现利用旋转可调电位器读取到的模拟值控制紫色LED亮度的效果。可调电位器模拟值的范围是0 ~ 4095；LED的亮度由PWM值控制，范围为0 ~ 255。

1.2 实验组件

ESP32 Plus主板 x1

Keyes 旋转电位器传感器 x1

Keyes 紫色LED模块 x1

XH2.54-3P 转杜邦线母单线 x2

USB线 x1

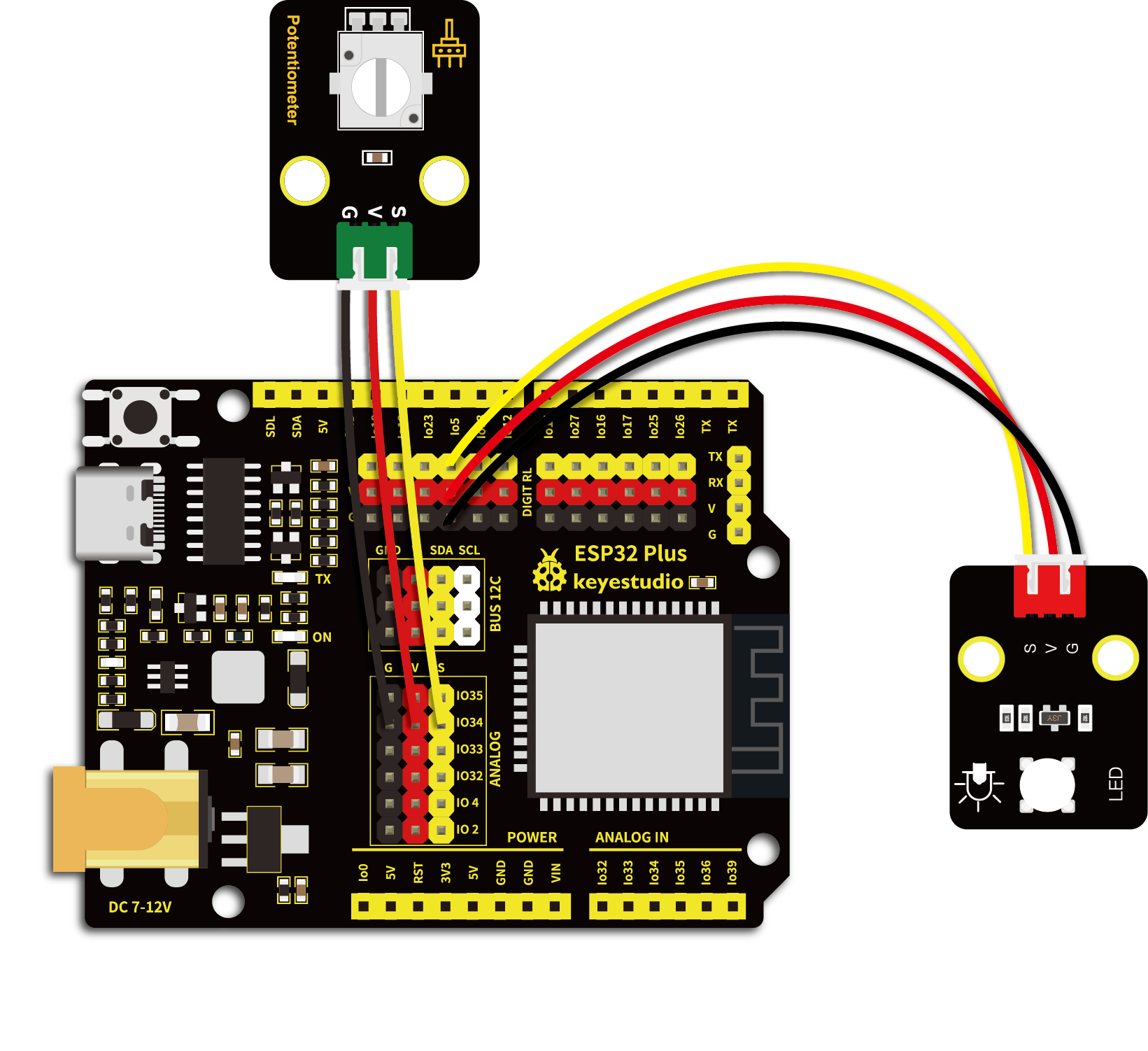

1.3 模块接线图

1.4 在线运行代码

from machine import Pin,PWM,ADC
import time

pwm =PWM(Pin(5,Pin.OUT),1000)
adc=ADC(Pin(34))
adc.atten(ADC.ATTN_11DB)
adc.width(ADC.WIDTH_10BIT)

try:
    while True:
        adcValue=adc.read()
        pwm.duty(adcValue)
        print(adc.read())
        time.sleep_ms(100)
except:
    pwm.deinit()

1.5 实验结果

按照接线图正确接好模块，用USB线连接到计算机上电，单击 来执行程序代码。代码开始执行，旋转电位器，可以调节紫色LED的亮度，"Shell"窗口打印出当前PWM的值。

单击 或按Ctrl+C退出程序。

代码说明
