8002b功放 喇叭模块
项目介绍
在这个套件中，有一个Keyes 8002b功放 喇叭模块，这个模块主要由一个可调电位器、一个喇叭和一个音频放大芯片组成。上一课我们学习了有源蜂鸣器模块的使用方法，这一课我们来学习套件中的8002b功放 喇叭模块的使用方法。这个模块主要功能是：可以对输出的小音频信号进行放大，大概放大倍数为8.5倍，并且可以通过自带的小功率喇叭播放出来，也可以用来播放音乐，作为一些音乐播放设备的外接扩音设备。
模块参数
模块原理图
其实这个喇叭就类似于于一个无源蜂鸣器，上一课我们介绍过，有源蜂鸣器自带振荡源，只要我们给它足够的电压就能响起来，而无源蜂鸣器元件内部不带震荡电路，需要在元件正极（也就是1脚）输入不同频率的方波，负极（也就是2脚）接地，从而控制蜂鸣器响起不同频率的声音。
实验组件
ESP32 Plus主板 x1
Keyes 8002b功放 喇叭模块 x1
XH2.54-3P 转杜邦线母单线 x1
USB线 x1

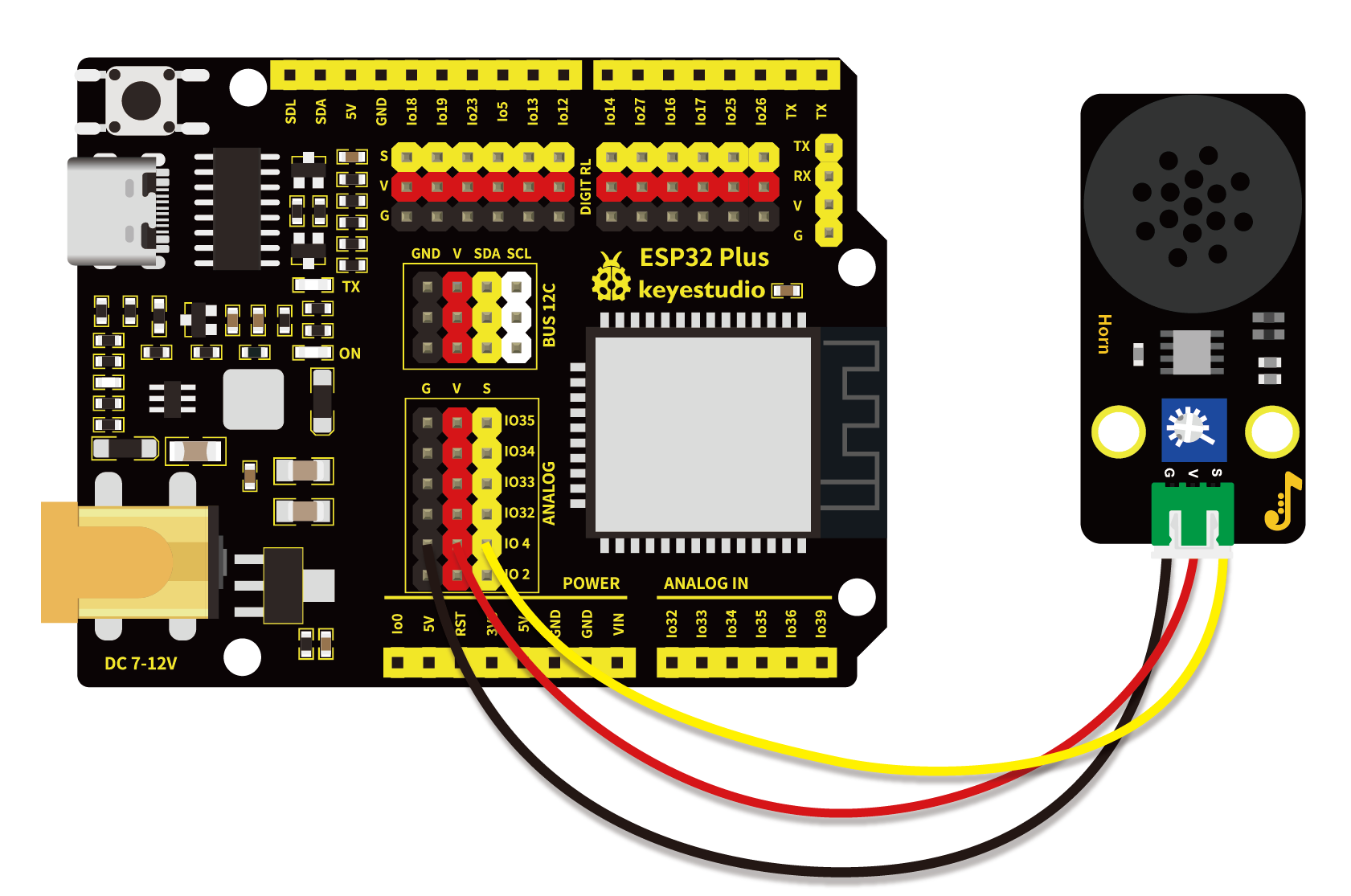

模块接线图
代码
from machine import Pin, PWM
from time import sleep
buzzer = PWM(Pin(4))
buzzer.duty(1000)
buzzer.freq(523)#DO
sleep(0.5)
buzzer.freq(586)#RE
sleep(0.5)
buzzer.freq(658)#MI
sleep(0.5)
buzzer.freq(697)#FA
sleep(0.5)
buzzer.freq(783)#SO
sleep(0.5)
buzzer.freq(879)#LA
sleep(0.5)
buzzer.freq(987)#SI
sleep(0.5)
buzzer.duty(0)
from time import sleep
buzzer = PWM(Pin(4))
buzzer.duty(1000)
buzzer.freq(523)#DO
sleep(0.5)
buzzer.freq(586)#RE
sleep(0.5)
buzzer.freq(658)#MI
sleep(0.5)
buzzer.freq(697)#FA
sleep(0.5)
buzzer.freq(783)#SO
sleep(0.5)
buzzer.freq(879)#LA
sleep(0.5)
buzzer.freq(987)#SI
sleep(0.5)
buzzer.duty(0)
实验结果
按照接线图正确接好模块，用USB线连接到计算机上电，单击
来执行程序代码。代码开始执行，功放喇叭模块循环播放对应频率对应节拍的声音：DO，Re，Mi，Fa，So，La，Si各响半秒。如果觉得喇叭声音太大或太小，可以使用十字螺丝刀调节模块上的电位器以调整音量大小。
单击
或Ctrl+C退出程序
