交通信号灯
项目介绍
交通灯,也就是马路上十字路口的红绿灯,在我们的日常生活中很常见。交通灯是由红、黄、绿三种颜色组成的,根据一定的时间规律循环交替亮起或熄灭。每个人都应该遵守交通规则,这可以避免许多交通事故。
想学习交通灯的原理吗?我们可以用红、黄、绿3个LED外接电路来模拟马路上的交通灯。因此我们特别设计了这款交通灯模块,模块上的红、黄、绿3个LED灯模拟交通灯。
模块参数
工作电压 | DC 5V |
电流 | 100 mA |
最大功率 | 0.5 W |
工作温度 | -10°C ~ +50°C |
输入信号 | 数字信号 |
尺寸 | 47.6 x 23.8 x 11.8 mm |
定位孔大小 | 直径为 4.8 mm |
接口 | 间距为2.54 mm 5pin防反接口 |
模块原理图
前面实验二我们就学习了如何控制一个LED,由原理图可以得知,控制这个模块就好比分别控制3个独立的LED灯(我们这个灯可直接由单片机IO口驱动),给对应颜色灯高电平就亮起对应的颜色。比如,我们给信号“R”输出高电平,也就是3.3V,则红色LED点亮。
实验组件
ESP32 Plus主板 x1
Keyes 交通灯模块 x1
XH2.54-5P 转杜邦线母单线 x1
USB线 x1

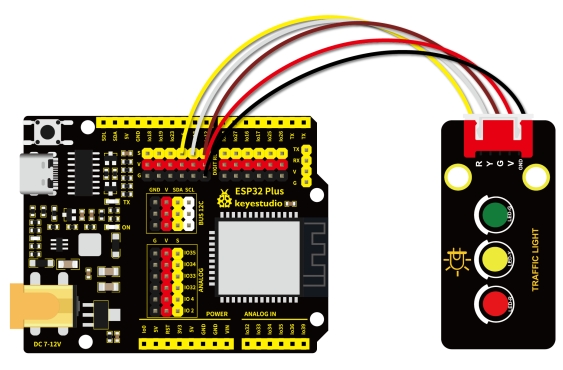

模块接线图
代码
from machine import Pin
import time
led_red = Pin(5, Pin.OUT)
led_yellow = Pin(13, Pin.OUT)
led_green = Pin(12, Pin.OUT)
while True:
led_green.value(1) # 绿灯亮
time.sleep(5) # 延迟5 s
led_green.value(0) # 绿灯关闭
for i in range(3): #黄灯闪烁3次
led_yellow.value(1)
time.sleep(0.5)
led_yellow.value(0)
time.sleep(0.5)
led_red.value(1) # 红灯亮
time.sleep(5) # 延迟5 s
led_red.value(0) #红灯关闭
实验结果
按照接线图正确接好模块,用USB线连接到计算机上电,单击
来执行程序代码。代码开始执行,能看到模块上绿色LED亮5秒然后熄灭,黄色LED闪烁3次然后熄灭,红色LED亮5秒然后熄灭。模块按此顺序循环亮灭。
单击
或Ctrl+C退出程序
