按键传感器检测实验


项目介绍

在这个套件中,有一个Keyes单路按键模块,它主要由1个轻触开关组成,自带1个黄色按键帽。第二课我们学习了怎么让单片机的引脚输出一个高电平或者低电平,这节课程我们就来学习怎么读取引脚的电平。

按键模块的按键按下,单片机读取到低电平,松开按键读取到高电平。通过读取传感器上S端的高低电平,判断按键是否按下,并且在"Shell"窗口上显示测试结果。

模块参数

工作电压DC 3.3 ~ 5V
工作温度-10°C ~ +50°C
控制信号数字信号
尺寸32 x 23.8 x 15.6 mm
定位孔大小直径为 4.8 mm
接口间距为2.54 mm 3pin防反接口

模块原理图

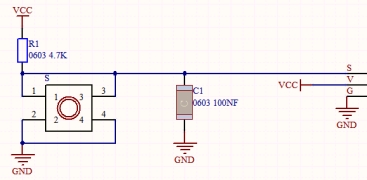

按键模块原理图

按键有四个引脚,其中1与3相连,2与4相连。按键未被按下时,13与24是断开的。信号端S读取的电平是被4.7K的上拉电阻R1所拉高的高电平。而当按键被按下时,13和24连通,原本上拉的13脚被24脚接的GND下拉至低电平,此时信号端S读取到低电平。即按下按键,传感器信号端S为低电平;松开按键时,信号端S为高电平。

实验组件

ESP32 Plus主板
ESP32 Plus主板 x1
Keyes 单路按键模块
Keyes 单路按键模块 x1
XH2.54-3P 转杜邦线母单线
XH2.54-3P 转杜邦线母单线 x1
USB线
USB线 x1

模块接线图

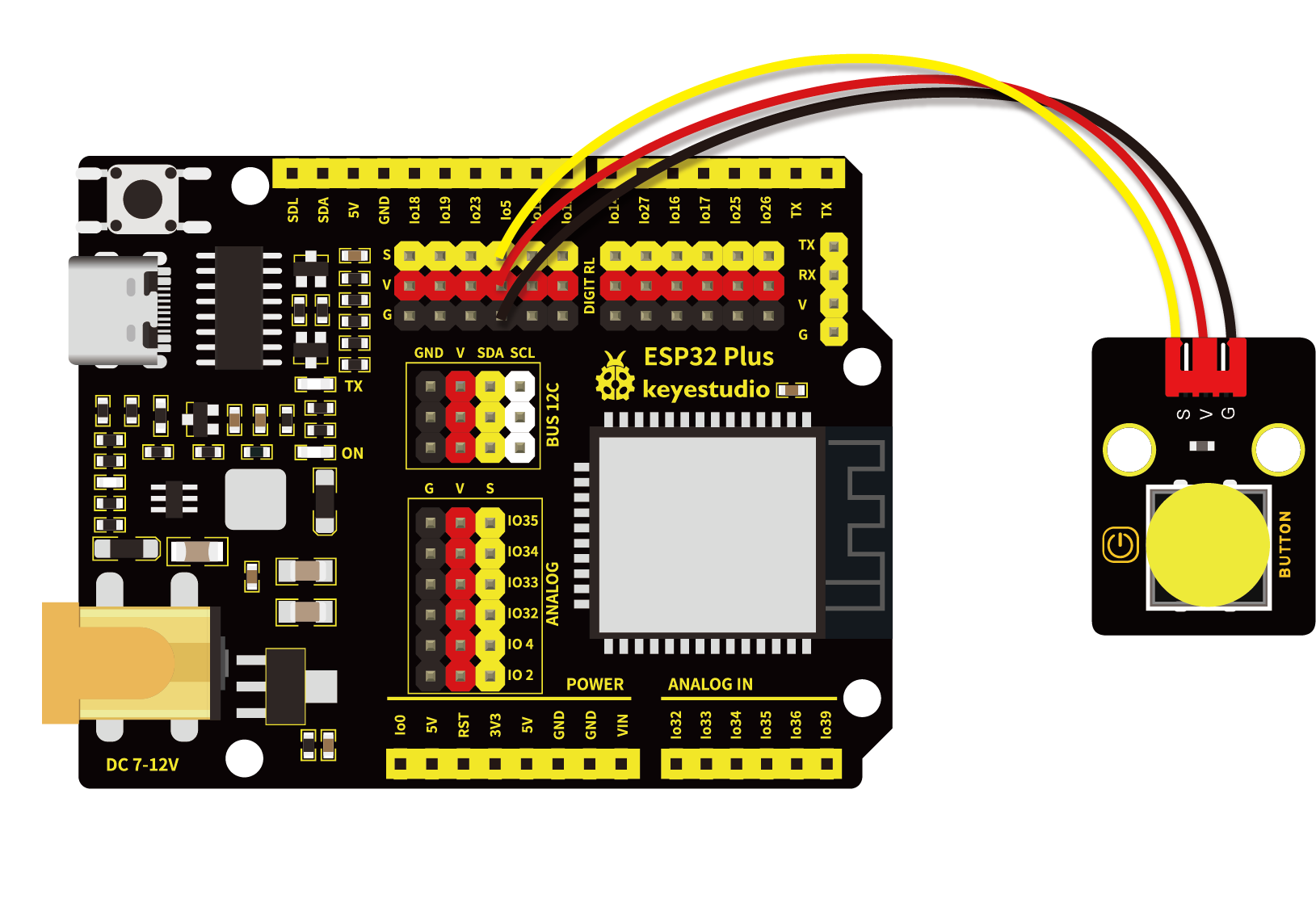

按键模块接线图

代码

from machine import Pin
import time

button = Pin(5, Pin.IN, Pin.PULL_UP)

while True:
    if button.value() == 0:
        print("You pressed the button!") #按下打印相应信息
    else:
        print("You loosen the button!")
    time.sleep(0.1) #延时0.1秒

实验结果

按照接线图正确接好模块,用USB线连接到计算机上电,单击 运行按钮 来执行程序代码。代码开始执行,当按下传感器模块上的按键时,按键值value为0,"Shell"窗口打印出“You pressed the button!”;松开按键时,按键值value为1,"Shell"窗口打印出“You loosen the button!”字符。

单击 停止按钮 或Ctrl+C退出程序

代码说明

代码说明
button = Pin(5, Pin.IN, Pin.PULL_UP)定义按键管脚为GPIO5,设置为输入上拉模式。如果使用button = Pin(5, Pin.IN)设置为输入模式而不使用输入上拉,此时引脚处于高阻抗状态,会导致不可预测的电平结果。为了确保开关断开时的读数正确,推荐使用上拉或下拉电阻。我们的模块已经使用上拉电阻R1,可以不设置输入上拉,该电阻的目的是在开关断开时将引脚拉至已知状态。通常选择一个4.7K/10 K欧姆的电阻,因为它的阻值足够低,可以可靠地防止输入悬空,同时,该阻值也要足够高,以使开关闭合时不会消耗太多电流。如果使用下拉电阻,则当开关断开时,输入引脚将为低电平;当开关闭合时,输入引脚将为高电平。如果使用上拉电阻,则当开关断开时,输入引脚将为高电平;当开关闭合时,输入引脚将为低电平。
button.value()读取按键的数字电平,函数返回高(HIGH)或者低(LOW)。
if… else:…当if后面的逻辑判断为True时,执行if下缩进的代码;否则执行else下缩进的代码。python代码是严格使用缩进的。
