读取旋转电位器传感器的值


项目介绍

在这个套件中,有一个Keyes 旋转电位器传感器,它一个模拟传感器。前面我们学习过的传感器,都是数字传感器。例如我们前面学习的按键模块,当按键没有按下去时,我们读取到高电平(3.3V),当按键按下去时,我们读取到低电平(0V),而在0~3.3V中间的电压值,我们数字IO口无法读取到,当然按键模块也只能输出高低电平。而模拟传感器就可以通过我们ESP32主板上的16个ADC模拟口读取中间的电压值。

模块参数

工作电压DC 3.3 ~ 5V
工作电流20 mA
工作功率0.1 W
工作温度-10°C ~ +50°C
输出信号模拟信号
尺寸32 x 23.8 x 28.4 mm
定位孔大小直径为 4.8 mm
接口间距为2.54 mm 3pin防反接口

模块原理图

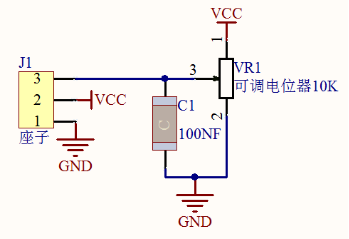

旋转电位器模块原理图

旋转电位器原理是靠电刷在电阻体上滑动,在电路中获取与输入电压形成一定关系地输出电压。Keyes 旋转电位器传感器选用了一个10K可调电阻。通过旋转电位器,我们可以改变电阻大小,信号端S检测到电压变化(0 ~ 3.3V),而这个电压变化是一个连续变化的模拟量,也就是在0~3.3V内可以取任意值,我们必须先对这个模拟量进行ADC采集,来测量连续的这些模拟量。A/D 是模拟量到数字量的转换,依靠的是模数转换器(Analog to Digital Converter),简称ADC。我们的ESP32主板已经集成了ADC采集,可以直接使用。

ADC/DAC原理

ADC/DAC原理图

我们的ESP32主板ADC位数是12位。一个 n 位的 ADC 表示这个 ADC 共有 2 的 n 次方个刻度,12位的 ADC,输出的是从0~4095一共4096个数字量,也就是 2 的 12 次方个数据刻度,每个刻度就是3.3V/4095≈0.00081V,这也叫分辨率。ADC是一种电子集成电路,用于将模拟信号(如电压)转换为由1和0表示的数字信号。我们在ESP32上的ADC的范围是12位(ADC的位数表示将模拟量转换成数字量后所用的二进制位数),其可存储数字量范围为:0 ~ 2^12即0 ~ 4096。假设它的参考电压是3.3V,也就是说把参考电压分成4095份,最小分辨率为3.3V/4095,模拟值的范围对应于ADC值。因此,ADC拥有的比特越多,模拟的分区就越密集,最终转换的精度也就越高。

实验组件

ESP32 Plus主板
ESP32 Plus主板 x1
Keyes 旋转电位器传感器
Keyes 旋转电位器传感器 x1
XH2.54-3P 转杜邦线母单线
XH2.54-3P 转杜邦线母单线 x1
USB线
USB线 x1

模块接线图

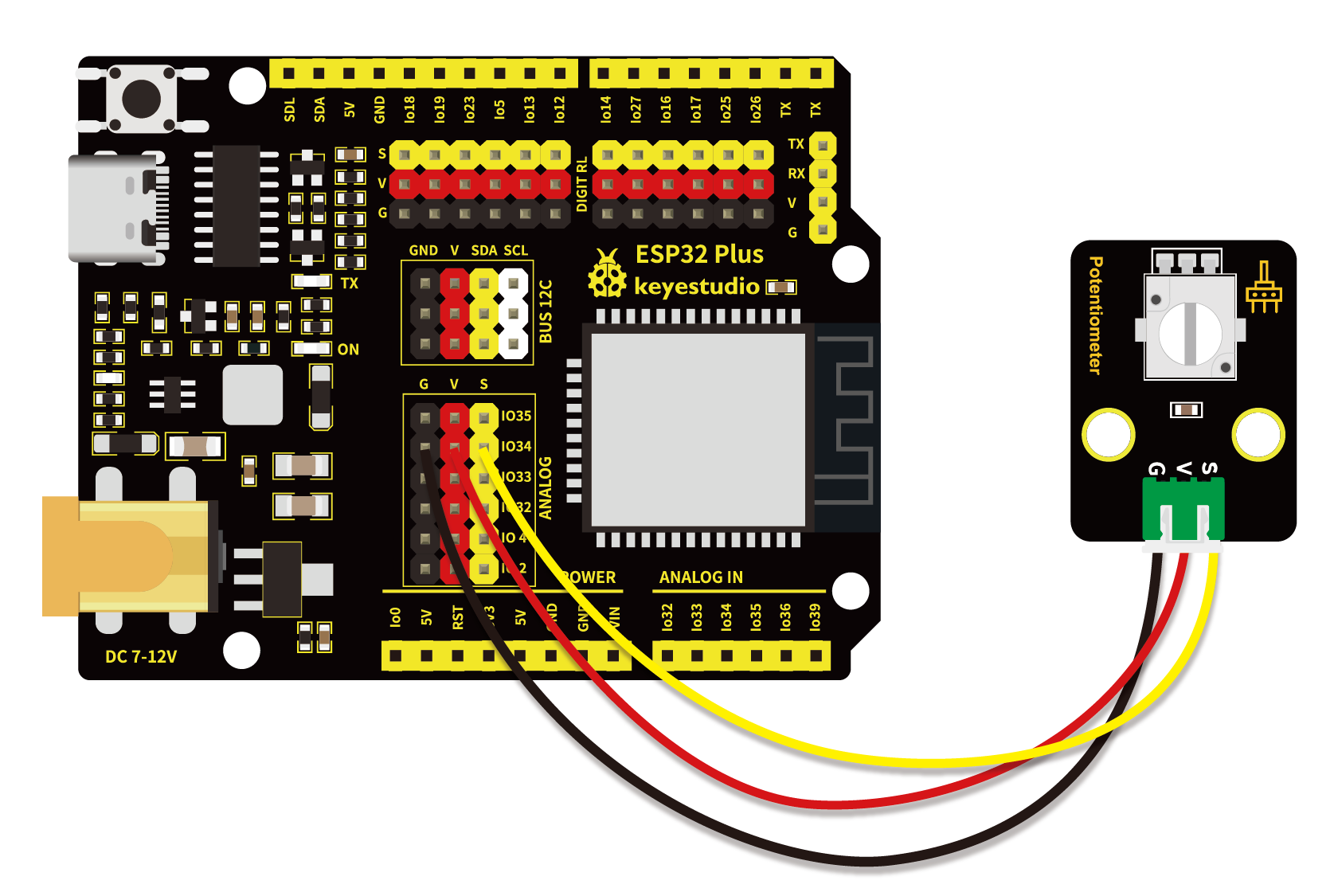

旋转电位器模块接线图

代码

### 导入引脚、ADC和DAC模块
from machine import ADC,Pin,DAC
import time

### 开启并配置ADC,量程为0-3.3V
adc=ADC(Pin(34))
adc.atten(ADC.ATTN_11DB)
adc.width(ADC.WIDTH_12BIT)

### 每0.1秒读取一次ADC值,将ADC值转换为DAC值输出; 并将这些数据打印到“Shell”
try:
    while True:
        adcVal=adc.read()
        dacVal=adcVal//16
        voltage = adcVal / 4095.0 * 3.3
        print("ADC Val:",adcVal,"DACVal:",dacVal,"Voltage:",voltage,"V")
        time.sleep(0.1)
except:
    pass

实验结果

按照接线图正确接好模块,用USB线连接到计算机上电,单击 运行按钮 来执行程序代码。代码开始执行,转动电位器手柄时,“Shell”窗口打印出此时电位器的ADC值、DAC值和电压的值。

单击 停止按钮 或Ctrl+C退出程序

代码说明

代码说明
from machine import ADC,Pin,DAC使用ACD、DAC模块之前,需要将它们添加到python文件的顶部。
adc=ADC(Pin(34))创建一个与给定pin关联的DAC对象。pin:可用的引脚是Pin(36)、Pin(39)、Pin(34)、Pin(35)、Pin(32)、Pin(33)。
adc.read()读取ADC值并返回ADC值。
adc.atten(ADC.ATTN_11DB)设定衰减比。ADC.ATTN_11DB为3.3V全量程。
adc.width(ADC.WIDTH_12BIT)设置数据宽度。ADC.WIDTH_12BIT为12位数据宽度。
